懸浮物污堵
原水中的懸浮物會(huì)堵塞在羅門哈斯樹脂層的孔隙中，從而增大其水流阻力，也會(huì)覆蓋在樹脂顆粒的表面，因而降低其工作交換容量。
為防止懸浮物污堵，主要是加強(qiáng)對原水的預(yù)處理，以降低水中懸浮物含量。
為清除樹脂層中的懸浮物，可采用增加反洗次數(shù)和時(shí)間或使用壓縮空氣擦洗等方法。

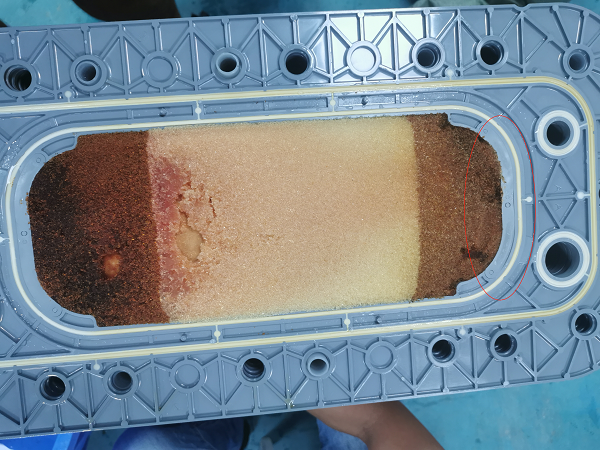

鐵污染
羅門哈斯陽樹脂中的鐵主要來源于原水中的鐵離子，特別是用鐵鹽作為混凝劑時(shí)。羅門哈斯陰樹脂中的鐵主要來源于再生液。被污染樹脂顏色變深，交換容量降低，并會(huì)加速陰樹脂的降解。
清除鐵化合物的方法，通常是用加抑制劑的高濃度鹽酸（10~15%）浸泡樹脂5~12小時(shí)，甚至更長。也可用檸檬酸、氨基三乙酸、EDTA等絡(luò)合物進(jìn)行處理。
硫酸鈣沉淀
當(dāng)用硫酸再生鈉型羅門哈斯陽樹脂時(shí)，如操作不當(dāng)，有可能在樹脂層中析出硫酸鈣沉淀物。此時(shí)，不但再生后清洗困難，洗出液中總是有硬度，而且樹脂的交換容量降低。
防止硫酸鈣沉淀的措施，一是降低再生液硫酸的濃度，二是加快再生液流速。
也可采用分步再生法，其濃度逐步加大，流速逐步減慢。一旦發(fā)現(xiàn)硫酸鈣沉淀時(shí)，可采用10%的鹽酸溶液浸泡沫1-2天，或改用鹽酸再生數(shù)次。
油對羅門哈斯樹脂的污染主要是吸附于樹脂骨架上或覆蓋于樹脂表面，形成膜狀物，堵塞或包裹了樹脂的微孔，阻礙微孔中的活性集團(tuán)進(jìn)行離子交換。使樹脂交換容量降低，周期制水量明顯減少。
此時(shí)，應(yīng)首先查原因，消除故障，防止油繼續(xù)漏入。對已受污染的樹脂可用40℃的8-10/%氫氧化鈉溶液循環(huán)清洗，清洗中保持溶液濃度。也可用適當(dāng)?shù)娜軇ㄈ缡兔选?00號(hào)溶劑汽油）或表面活性劑（如聚氯乙烯辛烷基苯醇）清洗。
有機(jī)物污染
羅門哈斯苯乙烯系強(qiáng)堿性陰樹脂較易受有機(jī)物污染，有機(jī)物主要是存在天然水中的腐殖酸、相對分子量從500～5000的高分子化合物及多元有機(jī)羧酸等，這些物質(zhì)在水中往往帶有負(fù)電，成為陰離子交換樹脂污染的主要物質(zhì)。這類污染從COD的監(jiān)測中可檢出。
其特征為：（1）樹脂顏色變深；（2）工作交換容量下降；（3）出水電導(dǎo)率增大；（4）出水PH值降低；（5）出水二氧化硅含量增大；（6）清洗水量增加。
防止有機(jī)物污染的基本措施是在預(yù)處理中將水中有機(jī)物盡量除去，并采用抗污染樹脂，如大孔弱堿陰樹脂，甚至丙烯酸系陰樹脂。但最優(yōu)的方法還是去除送水中的有機(jī)物。
再生劑污染
再生劑往往混有很多雜質(zhì)，如Fe3+、NaCI、Na2CO3等，對羅門哈斯陰離子交換樹脂的影響最為嚴(yán)重。
因此選用優(yōu)質(zhì)的再生劑，此外對再生劑的運(yùn)輸和儲(chǔ)存過程中的容器要采取防腐措施，防止鐵銹、有機(jī)涂層脫落污染。
可見在羅門哈斯樹脂在日常的使用，如操作不整確和預(yù)防不當(dāng)都有可能引起的污染，因此在運(yùn)行時(shí)應(yīng)做好各種防范，以免帶來不必要的損失。羅門哈斯網(wǎng)專門為各用戶提供樹脂解決方式，如在樹脂選型和使用過程中遇到困難可以咨詢我們。
本文由羅門哈斯網(wǎng)(www.cnjyu.net.cn)原創(chuàng)首發(fā)，轉(zhuǎn)載請以鏈接形式標(biāo)明本文地址或注明文章出處!
